本文为您介绍如何快速配置和使用流量镜像。

应用场景

某企业在同一VPC内有多台云服务器与公网互通,为了实时监控多台云服务器的公网流量,新建一台云服务器并部署流量监控软件,将其他云服务器的公网流量复制到该云服务器进行 监控分析。

本文以镜像源和镜像目的同属一个VPC、同一安全组为您演示。若您的环境与本文不同,您需要配置路由表的路由条目、安全组、网络ACL,确保镜像源可以通过UDP协议、4789端口私网访问镜像目的。

准备工作

创建一个VPC,并在VPC内创建两台云服务器,其中一台绑定公网IP,另外一台未绑定,均加入默认安全组default。本文的资源名称、IP地址与上图保持一致。
说明
仅支持g1ie、g3il、g3al、c1ie、c3il、c3al、r1ie、r3il、r3al、i2、i2g、d2、d2c、d2s、hfr2、hfg2、hfc2、g2ine、t2、s2 规格的云服务器的主网卡和辅助网卡作为镜像源。更多限制请参见 使用限制。

操作步骤

说明
下文仅介绍必要参数及取值,未介绍的参数请保持默认值。

步骤一:创建镜像目的

  1. 登录 镜像目的控制台 。

  1. 在镜像目的列表,单击“创建镜像目的”按钮。

  1. 参考下表,配置相关参数。

参数
说明
本文取值
名称
输入镜像目的的名称。
Target-X
目的类型
选择镜像目的的类型。
网卡
目的实例
下拉选择镜像目的实例。本文选择ECS-TrafficMirrorTarget的主网卡。
ECS-TrafficMirrorTarget-eni-1
  1. 单击“确定”按钮,完成创建。

步骤二:创建筛选条件

  1. 登录 筛选条件控制台 。

  1. 在筛选条件列表,单击“创建筛选条件”按钮。

  1. 输入筛选条件的名称,本文输入Filter-X。

  1. 参考下表,配置入向规则和出向规则。

参数
说明
入向规则示例
出向规则示例
优先级
筛选条件规则的优先级,范围为1-132766,默认值为1,即最高优先级。
1
1
策略
筛选规则的策略。
  • 允许:当镜像源的流量匹配到本条规则时,复制该流量至镜像目的进行监控分析。

  • 拒绝:当镜像源的流量匹配到本条规则时,不复制该流量,即拒绝对该流量进行监控分析。

允许
允许
协议
支持ALL、TCP、UDP、ICMP。
ALL
ALL
源地址和端口
设置流量的源地址和端口。
0.0.0.0/0
ALL
192.168.1.2/32
ALL
目的地址和端口
设置流量的目的地址和端口。
192.168.1.2/32
ALL
0.0.0.0/0
ALL
  1. 单击“确定”按钮,完成操作。

步骤三:创建镜像会话

  1. 登录 镜像会话控制台。

  1. 在镜像会话列表,单击“创建镜像会话”按钮。

  1. 参考下表,配置相关参数。

参数
说明
本文取值
名称
镜像会话的名称。
Session-X
镜像源
下拉选择镜像源。本文选择ECS-TrafficMirrorSource的主网卡。
ECS-TrafficMirrorSource-eni-1
镜像目的
下拉选择镜像目的。
Target-X
优先级
设置镜像会话的优先级。
1
VNI
设置镜像会话的VNI。
1234
数据包大小
按需设置流量镜像的数据包大小。最小范围为64字节,建议设置范围为64~1450字节。不指定默认为1500字节。
说明
若设置的数据包大小 ≤ 镜像源的MTU值,或 > 1450时,部分报文会被截断并丢弃被截断的内容。为了保证报文不被截断,建议您遵从如下关系设置数据包大小和 网卡的MTU值 :
镜像源的MTU值 ≤ 镜像会话设置的数据包大小 ≤ 镜像目的的MTU值 - 50,且镜像会话设置的数据包大小 ≤ 1450。
1000
筛选条件
下拉选择筛选条件。
Filter-X
  1. 单击“确定”按钮,完成创建。

验证

  1. 登录云服务器ECS-TrafficMirrorSource,执行如下命令,访问公网。

ping 8.8.8.8
  1. 登录云服务器ECS-TrafficMirrorTarget,执行如下命令,抓取从云服务器ECS-TrafficMirrorSource复制转发过来的流量数据并打印出来。

tcpdump -i eth0 udp and port 4789 -vv -nn

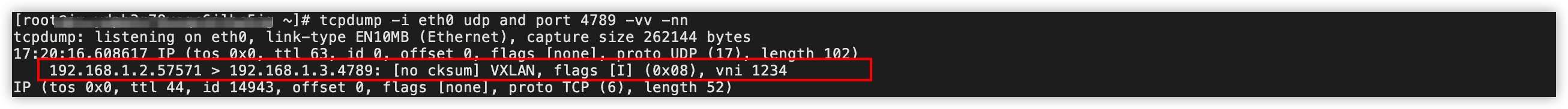

结果如下图,表示流量数据已经成功镜像至镜像目的的云服务器。

后续可对流量镜像的数据进行分析,操作请参考流量镜像分析示例。
